在淺談光固化的像素紋與階梯紋問題以及解決方案(The Staircase Effect)這篇文章中我有提到，當列印時每一個組成的"方塊"之間的尖端間距更長，其紋路會更加明顯。這句話的意思聽起來或許有些模糊與繞口，但我們可以從Chitubox的切片軟體中看出端倪，並把這個問題更清楚的解釋一下。
在光固化的切片軟體中(這邊說LCD形式的)，當把stl/obj檔案丟進去並架好支撐切片後，會產生一個ctb格式的檔案供光固化印表機使用(每台機器未必相同，但目前大部分都是ctb)，當我們把這個檔案丟到Chitubox再次打開時，可以看到由一格一格組成的3D模型，這其實就是由層高及LCD的像素單位所組成的立體模型，也是實際在機器上層層曝光的圖形。

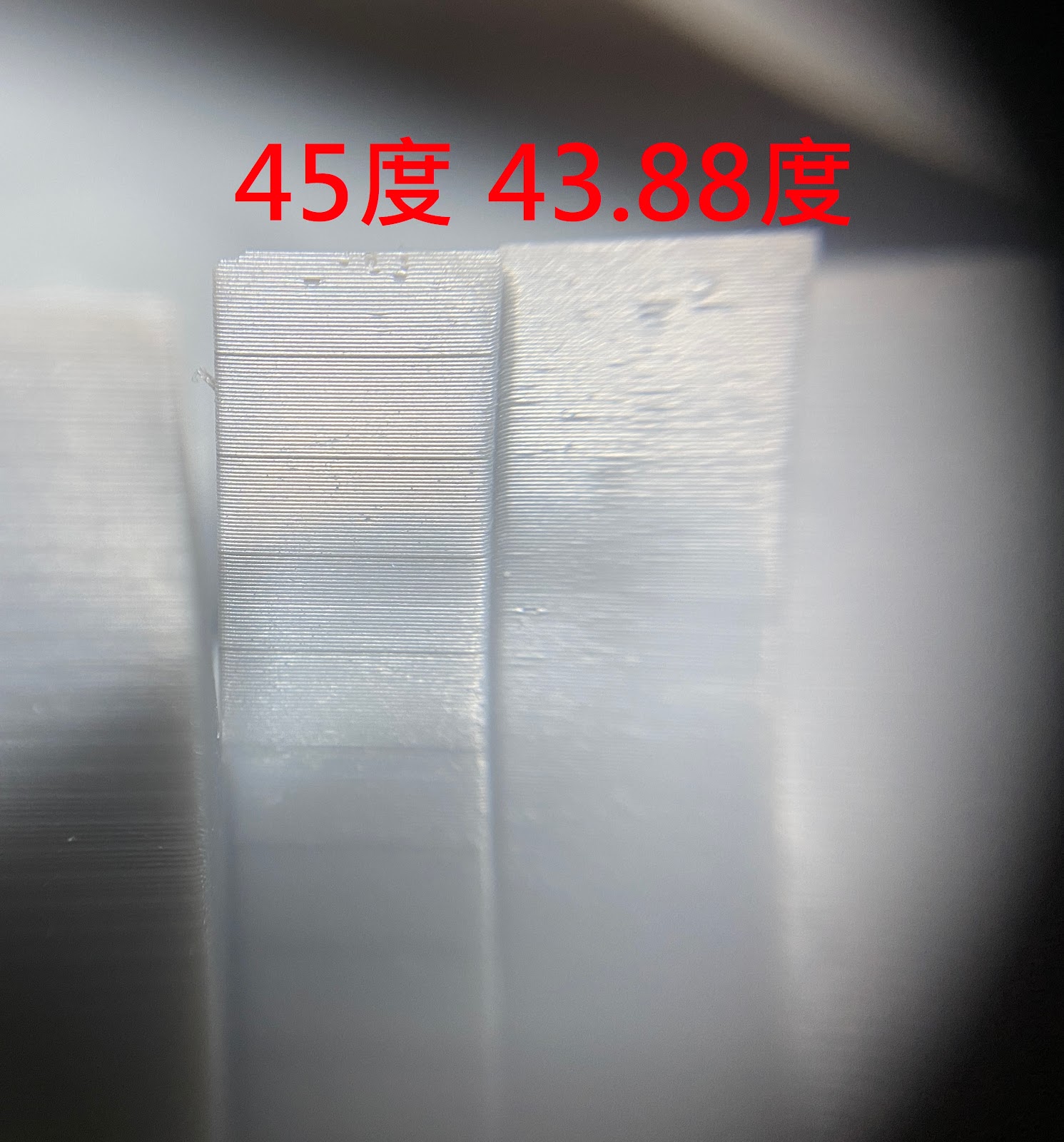

在淺談光固化的像素紋的文章中我們可以看到，實際列印出來的測試模型，在45度的部分還是有階梯紋的產生，而43.88度卻幾乎看不到，其實這跟像素的跳格有關（跳格算是我自己想到的用詞）。因為在實務上當一個STL檔案要轉成由一個一個方塊組成的3D列印檔時，就一定會有階梯效應的產生(staircase effect)，這絕對是無可避免的事情。我們從小畫家可以看出這個效應，當垂直與平行的時候不會有任何跳格的現象產生(那是當然)，而45度時像素的尖端對角線也最多是一格，所以在線的邊緣也不會有很明顯的階梯紋，然而在極陡峭的直線時，因為往往會好幾格才一個像素移動，使得對角線拉長，在視覺上也變得更明顯，這就是我們要避免的重要原因。

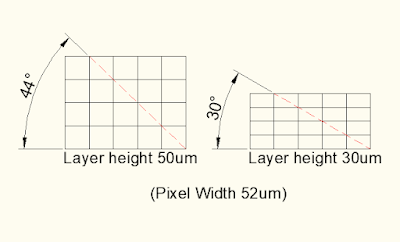

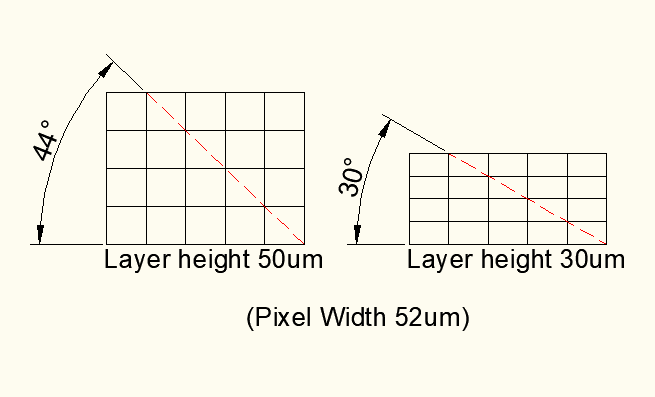

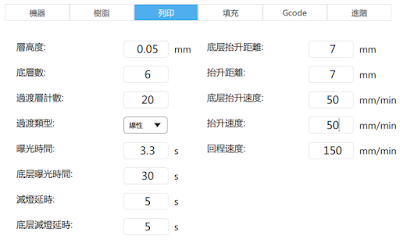

當旋轉角為43.88度時(這邊以Phrozen Mighty 4k並使用0.05mm的列印層高為例)，其模型的平面沿著方塊格的邊角對齊，所以在切片後它不會有明顯的跳格的現象產生。但是當旋轉角為45度時，每過幾格之後就會有跳格的現象產生(跨越兩格以上等等)，跳格的這個問題在越陡峭的角度會越明顯，當跳格之間的對角連線越長，在視覺上會越明顯。所以才會常常聽到有人說45度、30度、60度之類的擺放角度(不然就是平放或垂直)，因為這幾個角度的確在跳格上是相對少一些，但仍然還是會有。

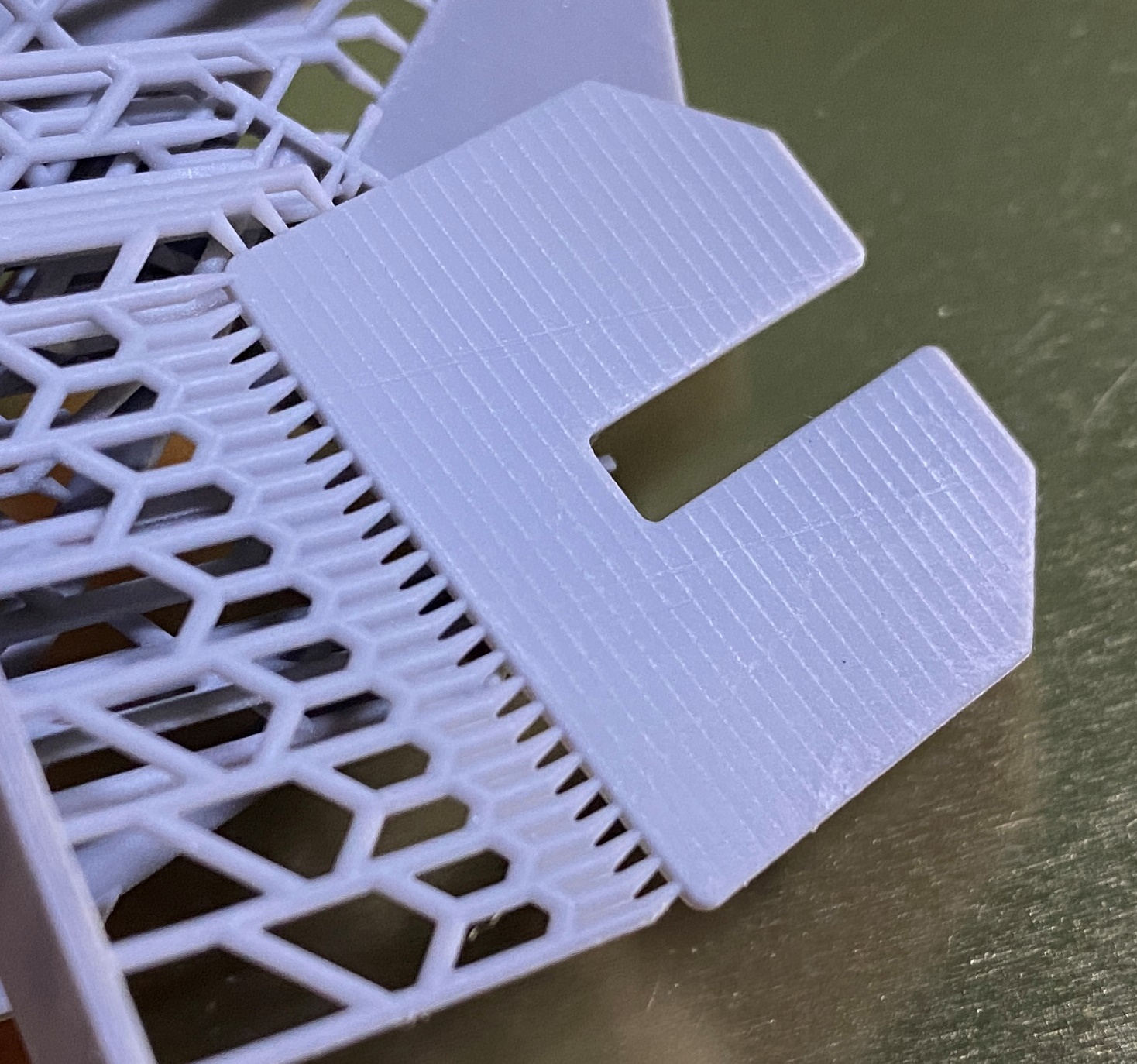

那麼實務上應該怎麼做呢，首先最大的要素就是讓切片後的平面，在組成的方塊有最小的對角連線，這樣在旋轉上我們有許多要注意的事情，大致步驟如下。首先以我先前列印的槍枝檔板為例，我先利用赤兔中按面平展的功能，把我最在意以及最想彰顯出來的平面，讓它跟LCD平面平行。
然後從下圖中我們會發現到，我們後續需要旋轉的旋轉軸是一個很奇怪的角度(這要視你的模型而定)，這時候你只要把Z軸轉360度，它那個角度就會歸零，這樣後續輸入最佳旋轉角就比較不會搞混。
接著如下圖，在X、Y單一軸向上輸入最佳旋轉角就好了，這邊要請記得每台機器的最佳旋轉角都不同喔。輸入後請記得不要再去旋轉第二個的角度，如果我轉了X軸再去轉Y軸會導致相對於LCD平面的最佳旋轉角會跑掉。但記得Z軸也最好不要，除了45度以外，這個原因我後面會提到。(還記得最佳旋轉角的公式嗎? 這裡提醒一下)
當切片完成之後，我們可以把最後切片出來的.ctb檔案打開，看一下由方塊狀組成的列印檔案是不是有跳格的現象產生，如下圖我們可以發現，在我設定的最佳旋轉角度下每一個像素格之間的移動僅為一格，所以這樣會有最不明顯的跳格效應，也會讓整個表面看起來更平整光滑。(我把模型縮小為25%，目的是為了讓像素格更容易彰顯出來)
而關於在上面我提到，旋轉一次最佳旋轉角之後就不要轉第二次，那是因為相對於LCD的角度在第二次輸入後會跑掉。然而一定會有人想問，轉Z軸的話對LCD的相對旋轉角不會改變阿，那為什麼不行? 又為什麼45度可以?

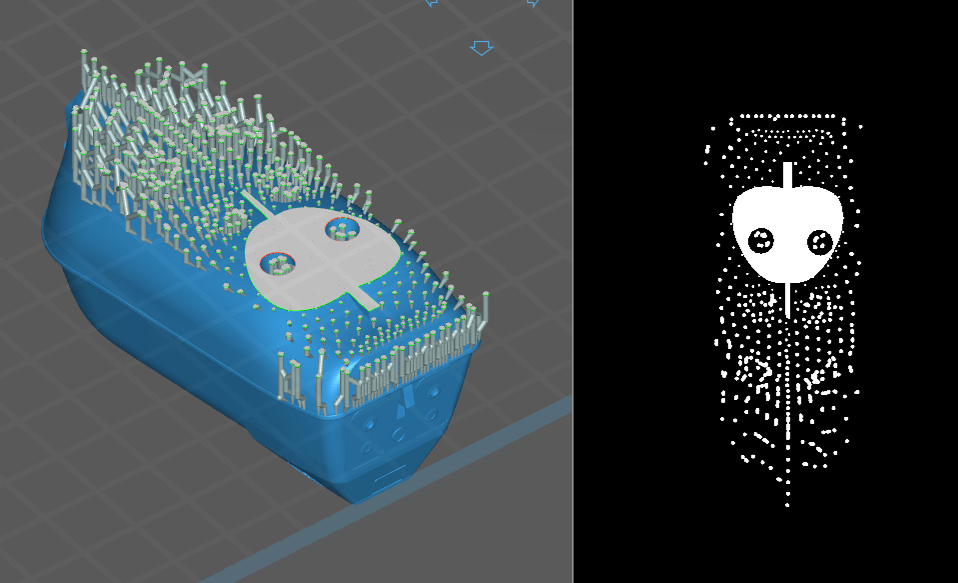

上圖是我將架好支撐的模型複製3份，並分別對於Z軸旋轉45度、10度與原始沒旋轉的0度，同時擷取其中一層的切面來看。
從圖中搭配上前面畫的小畫家直線比較圖來說，當0度時因為相對於LCD的像素格是沒有移動的，所以自然不會有格紋產生，而45度時雖然有格紋，但因為它的移動間隔僅一格而已所以影響不明顯，而在10度的部分就可以看到幾格後一個跳格的情形產生(因此方塊間對角連線被拉長，造成視覺明顯)。LCD像素格是正方形的，所以在0、45及90等45度倍數的角度旋轉都算可以接受的。
透過以上內容，我們可以知道當列印單一大平面時，需要將其旋轉到相對於LCD平面的最佳旋轉角，然後避免對Z軸旋轉而導致額外的階梯紋產生。然而以上的做法雖然有效，也可以大幅解決表面階梯紋的問題，但此時又有兩個問題出現：
- 鮮少平面會旋轉一次就架支撐，因為這會牽涉到每一層皆為最小面積(這我後續寫的文章中會解釋)
- 若遇到90度方塊狀的物件怎麼辦? 讓一個平面漂亮那不就得捨棄另外一個平面? 這我一樣會在後續進行探討。
最後我列出了一張表，能夠速查您機器在不同層高下的最佳旋轉角(有錯還煩請告知)。
