3D擺頭循環扇的機構原理



現在大部分的家庭都有安裝冷氣，所以有些會使用循環扇來增加整個空間的空氣流通及冷氣效率。從以前的擺頭電扇到現在的3D擺頭，是什麼樣的機構使它能夠這樣上下左右擺動呢?

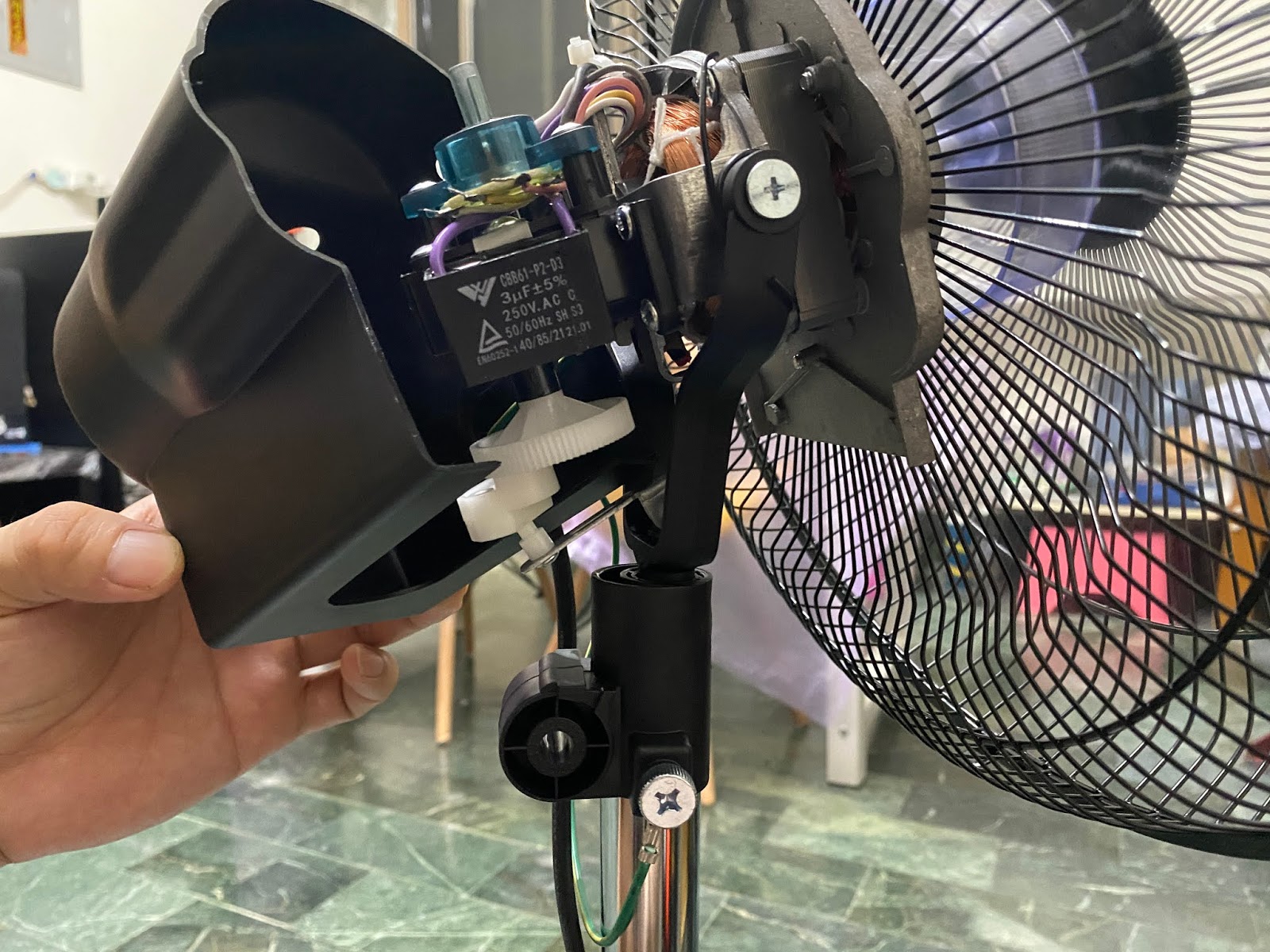

在電扇的後方與一般左右擺頭的電風扇原理相同，都是使用一組渦桿渦輪箱去達成的(下圖)，然後我們去"拉"擺頭的那個拉桿本身就像是一個離合器，當往下壓的時候就會連動下方的曲柄機構作動，使電風扇達到擺頭的功能。

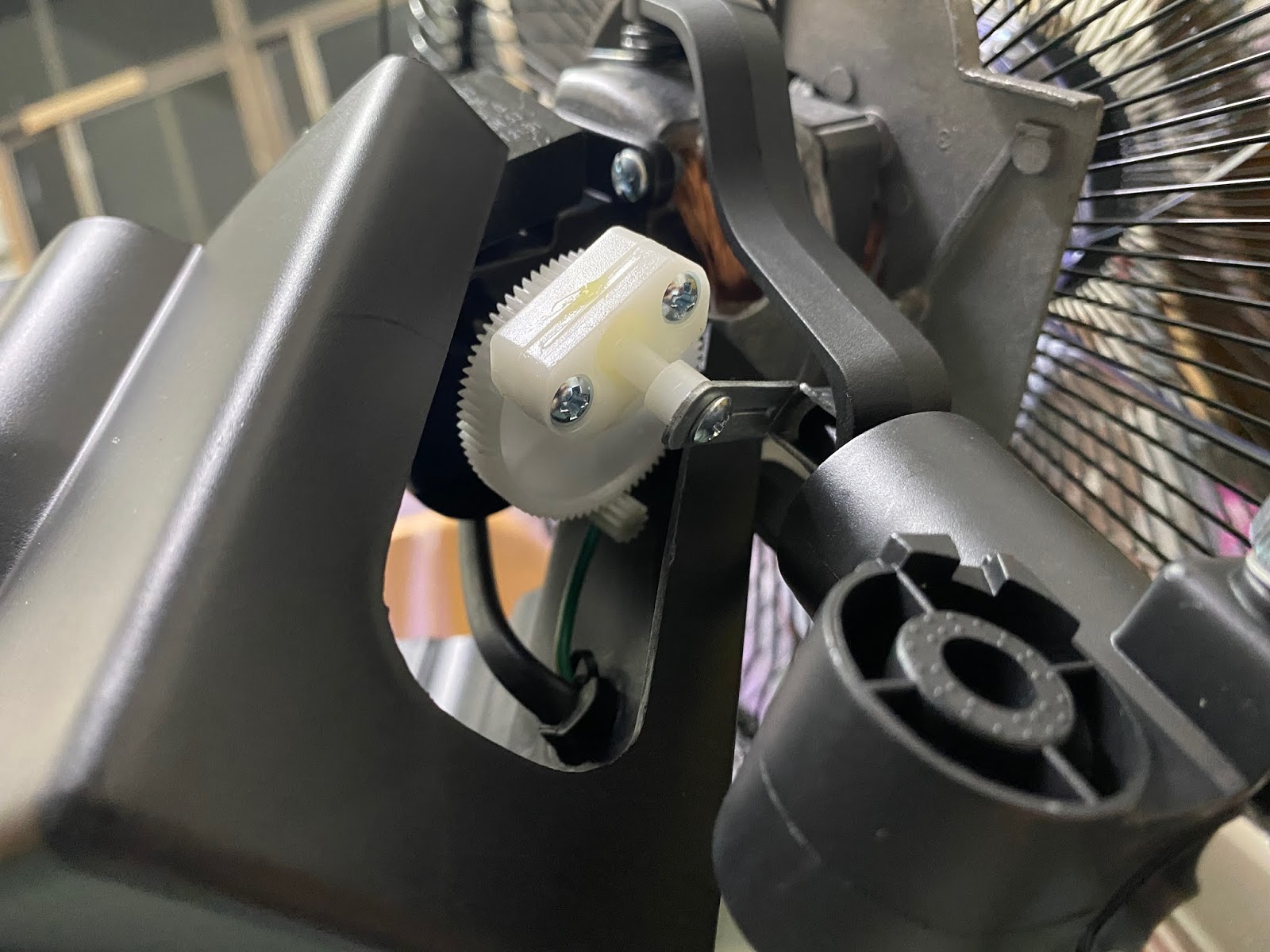

如上圖所示，這是一台3D擺頭電風扇的結構。可以看到渦桿渦輪箱連動出來的是一顆小齒輪，並且帶動一顆大齒輪進行減速，同時大齒輪的齒盤上有一個固定座，固定座內部是一顆塑膠製的球頭關節。因此在壓下擺頭開關的同時，其大齒輪上的球頭關節就會像地球對於太陽公轉一樣，在大齒盤上不斷地旋轉繞圈。

從上圖可以明顯的看出為什麼多了這顆球頭關節有助於電風扇達成3D擺頭的功能。就是因為在大齒輪旋轉的過程中，其大齒輪與下方球頭關節連接的金屬板的間距會不斷改變，在這個過程中就會讓電扇頭產生左右、上下搖擺的機制。

老實說它這個球頭關節這麼細一個，有時候也是頗擔心會不會用久了擺頭擺到斷裂之類的。同時可以看到在球頭關節的內部有上一點油，如果之後要日常保養的話這個部分也可以多留意一些。

而與一般左右擺頭電風扇還有一點不一樣的地方是，它機體與馬達本體有一個扭轉彈簧，我認為它的目的是為了使電風扇的本體能夠維持住一個往上仰的力道，而這個力道有助於球頭關節始終保持的下壓的力道。因為如果沒有這個彈簧的話，當我在移動電扇的時候，可能會對球頭關節那個小小的頸部產生很大的拉力，或許會導致斷裂的可能。

在拆解過這種3D電風扇的結構之後，我發覺這種電風扇如果要調整電扇的角度，最好是用按壓擺頭開關的方式，等它自己轉到定點之後在拉起擺頭開關，因為這種擺頭的結構相對起來比較複雜，如果說用硬搬的方式去調整電扇角度，可能很快就會遇到齒輪、球頭關節繃掉的現象產生，這是可以注意的一點。至於其它的部分我看起來都與一般電扇如出一轍就是了。

收藏家防潮箱的機芯設計巧思

前陣子家裡買的防潮箱剛好故障，發現箱體上的濕度表都位於70幾的位置。上電後本來除濕主機的燈也亮一下就滅掉。會發現這個問題主要是因為，最近用3D印表機的時候怎麼都會有微小的爆裂音(這很明顯就是線材受潮)，這個問題在台灣的氣候時常發生。因此看了一下溼度計才發現這個問題（平常都沒在注意）。

於是我聯絡客服並告知型號等等資訊，對方便二話不說叫我把主機(以及溼度計)寄回去。

寄回去? 天啊那我不就要準備一大個箱子?!

還好它們在設計上是屬於將箱體跟主機分離的設計，背面有4個固定螺絲以及密封環，只需要將螺絲轉開就可以把小小一顆主機單元給拔下來了，不用整個箱體都寄回去。(而且玻璃的門板，如果要整個寄回去我也不知道怎麼包裝)

約莫一周多的時間對方就把主機寄回來了，同時它也貼心的叫我把溼度計也帶回去進行校正。這些完全免費XD....，在空箱測試約一個晚上之後濕度也能順利的降下來繼續工作。

我在網路上也有查到類似賣除濕主機這種單元，意思就是可以自己準備一個密封箱然後挖孔將主機固定上去，不過價格好像也沒有比直接買一個防潮箱來的便宜多少。

真是一次良好的維修經驗。

家用插座掛耳斷裂維修 使用頂天立地柱

我想很多人家中的插座，經過多年的風吹雨打之後應該很多都已經鏽蝕、斷裂。

尤其是早期有些鐵盒子的埋孔，掛耳大概都已經鏽到變成了粉末。

在Youtuber宅水電有介紹一集就是在講這一個議題，探討鎖耳生鏽該如何處理

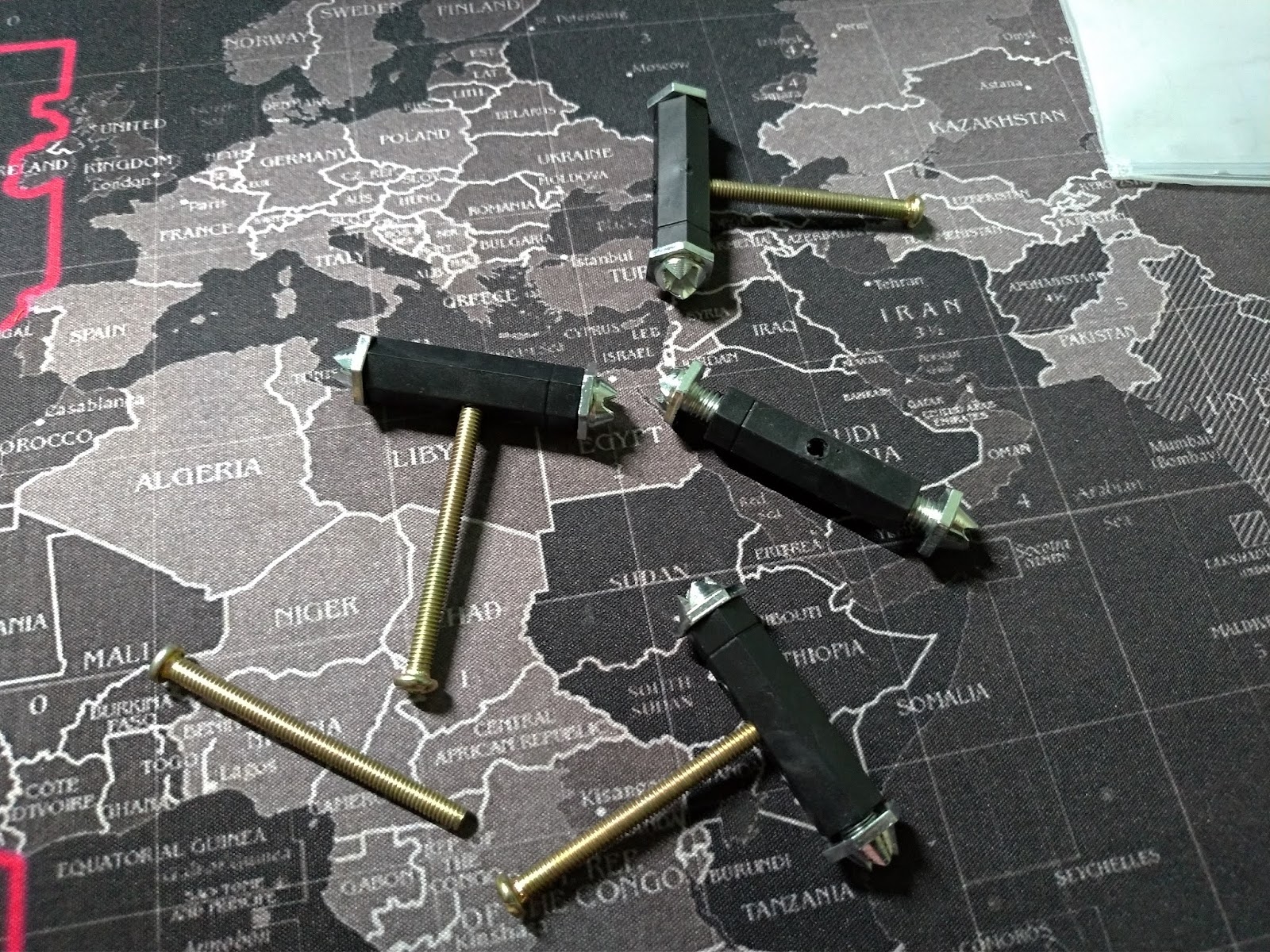

大致有豬尾巴、固定片以及斷耳固定器三種，而我今天要用的就是第三種，也就是網拍上有些會稱為頂天立地柱的東西。

畢竟豬尾巴跟固定片兩種都需要用上電鑽，而我個人又不太喜歡在牆壁上鑽孔鑽洞的(二來也是為了方便)，因此就選擇了頂天立地柱這個方案，唯一的缺點就是施工上空間比較狹小，而且如果遇到單一配線盒裡面電線很多條的，可能就比較不適合。

不過近期許多插座都已經改成整片模組式的面板，已經不需要像上圖那樣那樣單顆插座或是開關，還需要自己在後面做許多跳線，已經可以節省上許多空間了(以及施工速度跟安全性)。

這種頂天柱大概就是先暫時調整到能放進去原先掛耳的位置，然後再用它附送的扳手將它旋轉，因為上下兩個柱子是相反的螺紋旋向，因此在旋轉時它會同步的展開、內縮，就可以達到撐住上下而固定的功能了。(要詳細一點的工法可以看影片比較快XD，文字不太好敘述)

像是遇到廚房這種裡面已經幾乎都爛掉，牆面又是磁磚的(不好使用固定片鑽孔)，然後電線又剛好只有兩條而已，我就覺得頂天立地柱算是比較好的方案。沒有所謂最好的方案，只有最適合的方案。

最後搭配上比較新型的插座面板，我就只需要用上原先的兩條電線就可以安裝完成雙孔插座(也有三孔的)，不需要再額外跳線，同時也不需要使用電鑽等等的工具。

如果說家裡的插座已經有掛耳斷掉的問題，然後再拔插插座的時候會晃來晃去，甚至已經整個快掉下來，我強烈建議一定要趕快更換，不然單芯線長期這樣在內部扭來扭去，可能會有脫落、斷掉的風險，不可不慎。換個插座總比重新拉線來的簡單許多。
